Lều cứu hộ thiên tai của nghiên cứu sinh đại học Católica del Perú
24-11-2015 03:53:36
Lều cứu hộ thiên tai của nghiên cứu sinh đại học Católica del Perú
Tất cả hình ảnh do Felipe Ferrer Ca1rdenas cung cấp
Nhóm nghiên cứu sinh tại studio thiết kế của khoa Kiến trúc (Facultad de Arquictura) thuộc đại học Pontificia Universidad Católica del Perú (Peru) vừa cho ra đời “Deployable Emergency Module”, một mô hình lều cứu hộ khẩn cấp dành cho công tác cứu trợ trong trường hợp thiện tai như động đất, lũ lụt... ở vùng biển Peru. Mục tiêu của đồ án là tạo ra một cấu trúc nhà ở tương ứng với những đặc tính thất thường của một vùng khí hậu nhất định, dễ vận chuyển, có tính đơn vị (modular), dễ xếp gọn và tháo mở, bền chắc, và có khả năng chống đỡ cao.
Kết quả đạt được là một cấu trúc tự đứng vững, có độ cân bằng tốt, nhờ sự phân bố trọng lượng theo bố cục xuyên tâm, giúp gia giảm chuyển động. Mỗi đơn vị nhà ở có cấu tạo gồm một mặt bằng hình tròn bằng PVC, gắn với một bộ khung nhôm mở ra được thành mái vòm. Sau khi cấu trúc này được lắp đặt xong, một lớp tường bao bằng hợp kim cách nhiệt mỏng sẽ được ráp lên bên ngoài, bảo vệ toàn bộ cấu trúc khỏi thời tiết khắc nghiệt. Vấn đề thông hơi cũng đã được lưu ý tới trong quá trình thiết kế: các cửa thông khép mở cho không khí len vào được bố trí ở các mặt lều, và lỗ ngỏ cho khí nóng thoát ra ngoài được bố trí ở nóc lều.

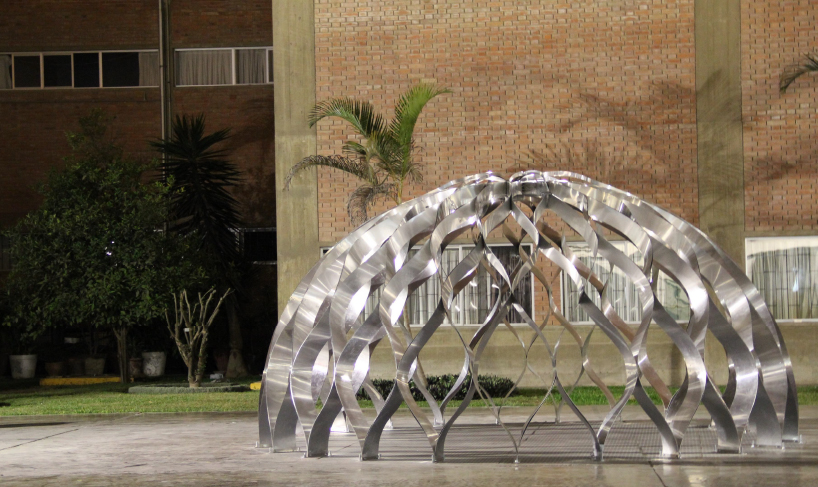

Bộ khung nhôm dựng lên thành hình vòm

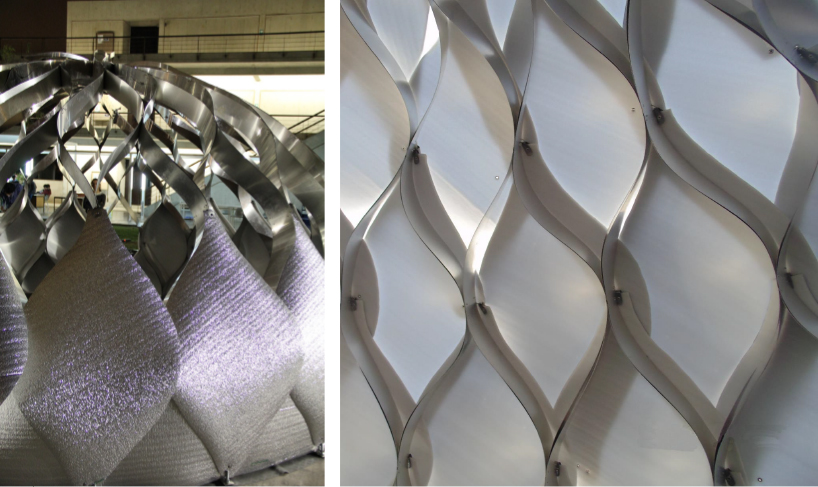

Lớp vỏ bao được ráp lên bộ khung nhôm

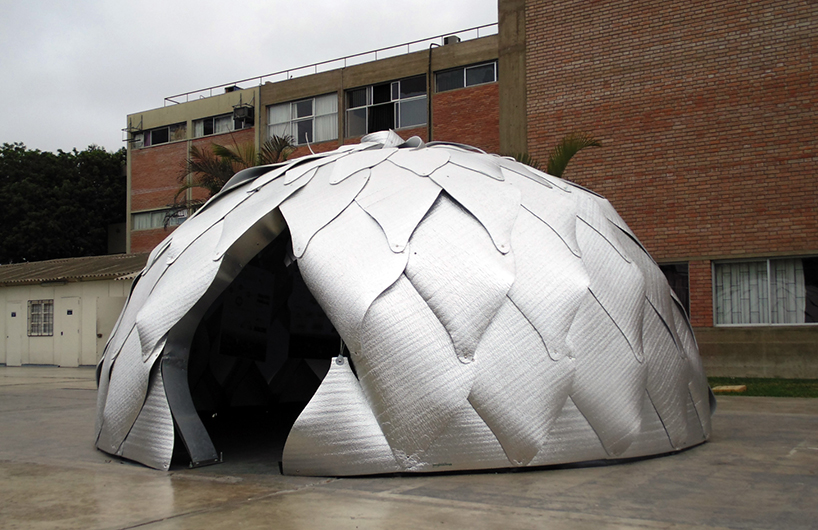

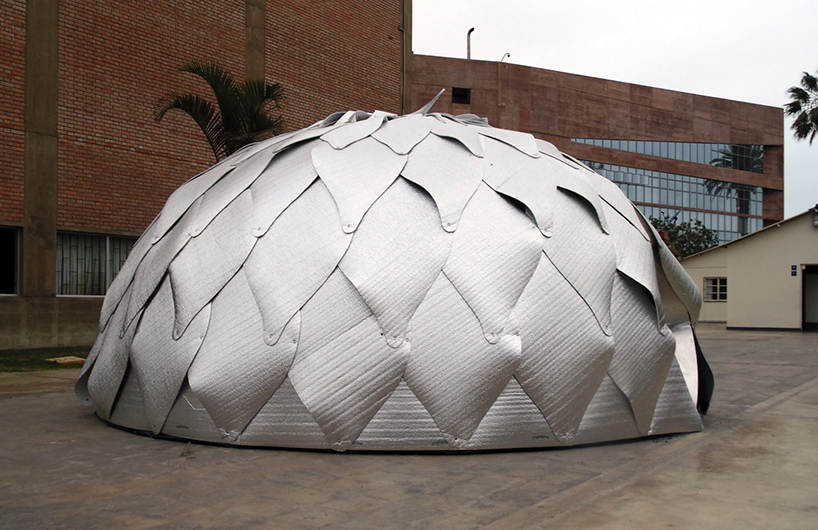

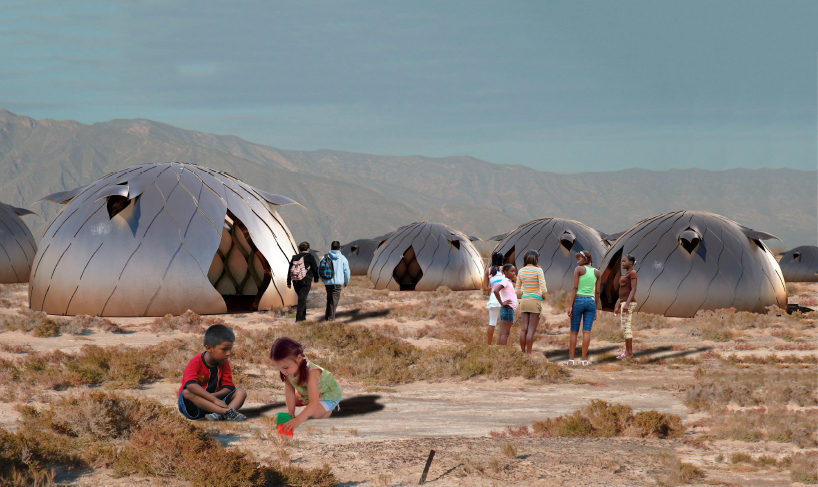

Mỗi đơn vị lều đủ rộng cho tám người ở

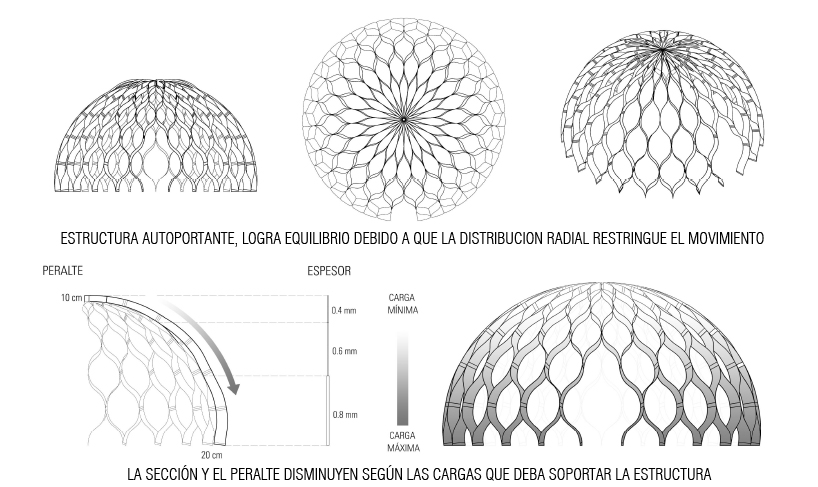

Bản vẽ nghiên cứu cấu trúc

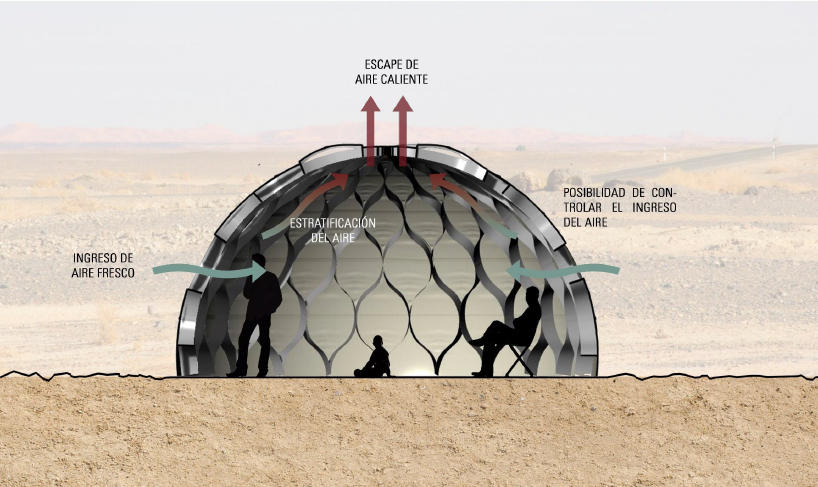

Bản vẽ nhiệt học

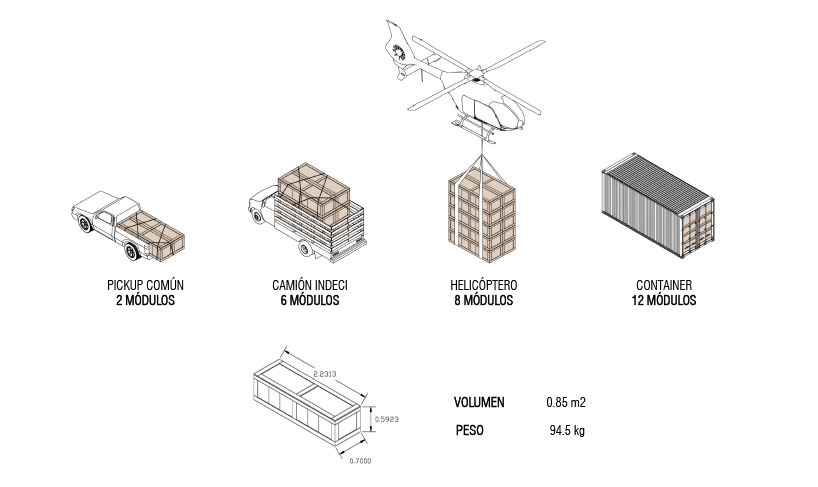

Bản vẽ tính toán quy trình vận chuyển
Chú thích hình (từ trái qua): Xe tải nhỏ chở được 2 đơn vị lều, xe tải cam nhông chở được 6 đơn vị lều, trực thăng chở được 8 đơn vị lều, thùng xe chứa được 12 đơn vị lều.
Mỗi thùng linh kiện lều có diện tích 0.85 m2, khối lượng 94.5 kg.

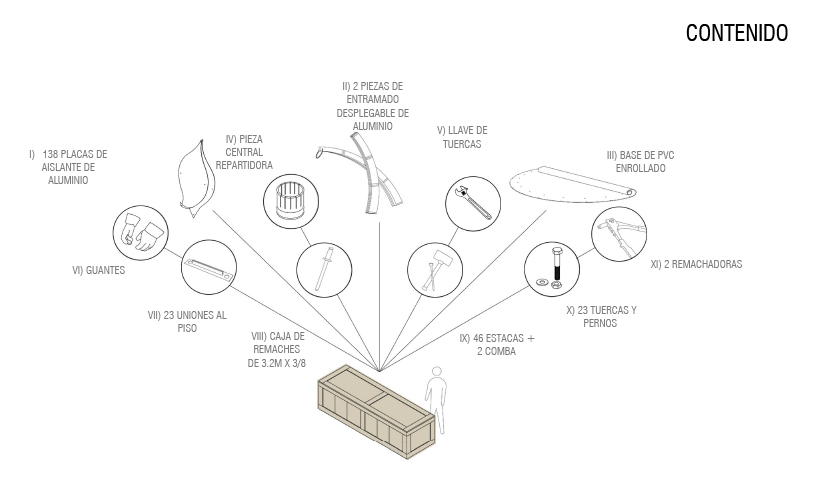

Bản vẽ các chi tiết vật dụng đi kèm trong thùng linh kiện lắp ráp lều

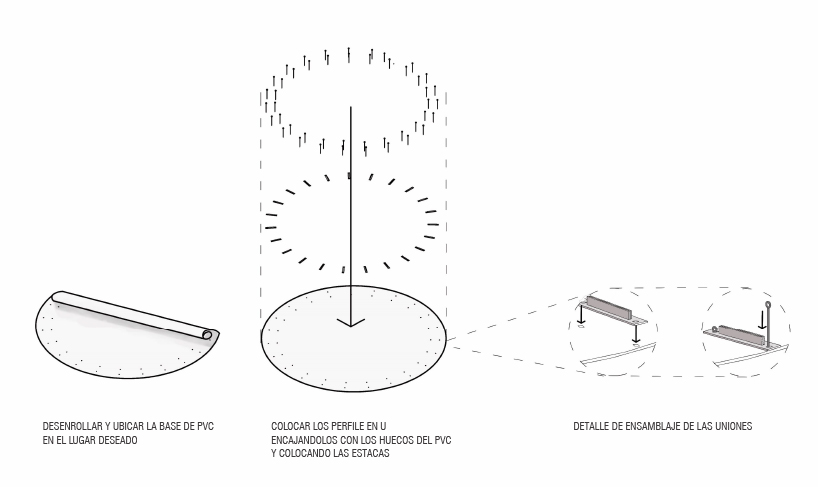

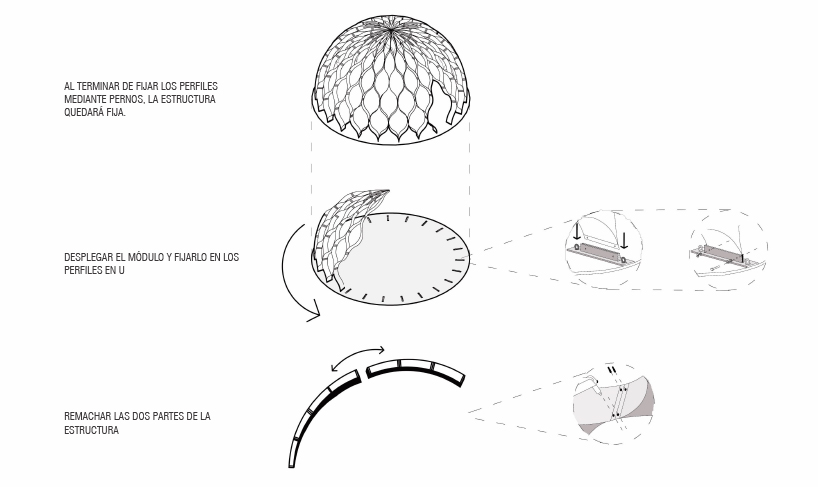

Sơ đồ hướng dẫn lắp ráp 1
Sơ đồ hướng dẫn lắp ráp 2

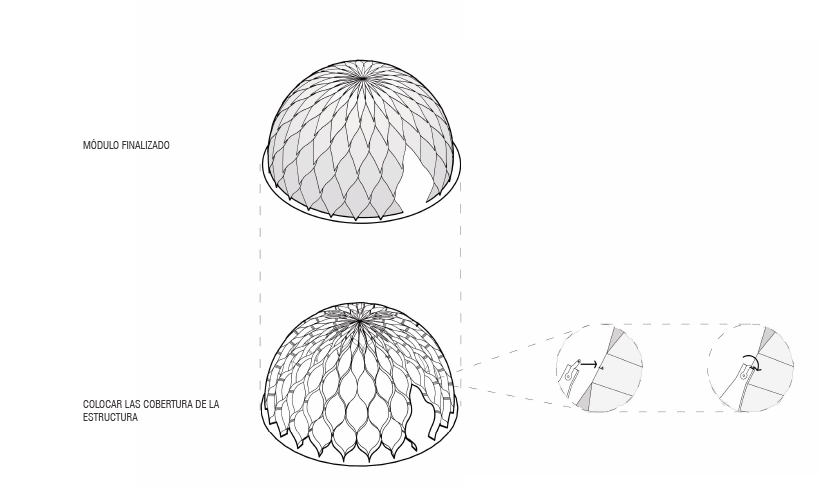

Sơ đồ hướng dẫn lắp ráp 3
Thông tin đồ án:
Giáo sư hướng dẫn: Felipe Ferrer Cárdenas, Peter Seinfeld Balbo
Nhóm nghiên cứu sinh: Jhonattan Díaz Gastelo, Joselyn Salinas Colunche, Juan Pablo Calderón Cayo, Marisol Michilot Yalán, Nadia Cabrera Salazar, Nicole Castañeda García, Pavel Rosales Espinoza, Renato Farro Rivero, Renatto Pozo Godfrey
Địa điểm lắp đặt: Peruvian Coast
Ngày thi công: July 2015
Tình trạng: Mô hình nguyên mẫu đã hoàn thành
Sức chứa: 8 người/ đơn vị
Thời gian lắp ráp: 4 tiếng
Số nhân lực cần cho việc lắp ráp: 4 người
Biên dịch: HC
Xem bài viết gốc tại đây.
